コンクリート構造物のひび割れ補修

コンクリート構造物に発生したひび割れは必ず補修をしなければいけません
何故かというと、外壁に打ち付ける雨水等がひび割れから内部に浸入(漏水)してしまったり雨水の浸入によりコンクリート内部の鉄筋を錆(鉄筋爆裂)させてしまうからです。そしてさらにはコンクリート内の中性化原因にもなります(中性化＝コンクリート中の強アルカリ成分がなくなる現象)
ひび割れによって分断された構造物の再一体化を図り漏水から鉄筋を錆させない為の補修をします
ひび割れの発生場所やひび割れの幅は様々な事から色々な補修があります。
その色々な補修をご説明いたします。

ひび割れ幅0.1mm～0.2mm未満のひび割れ施工(エポキシ樹脂シール材充填工法)

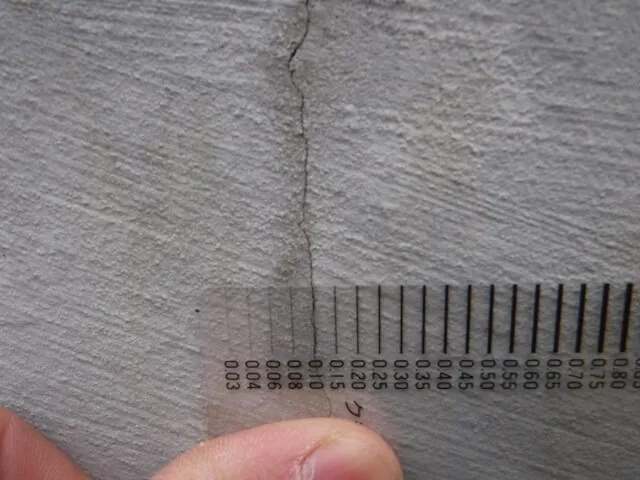

①0.1mmのひび割れ確認

②下地ケレンで油分除去

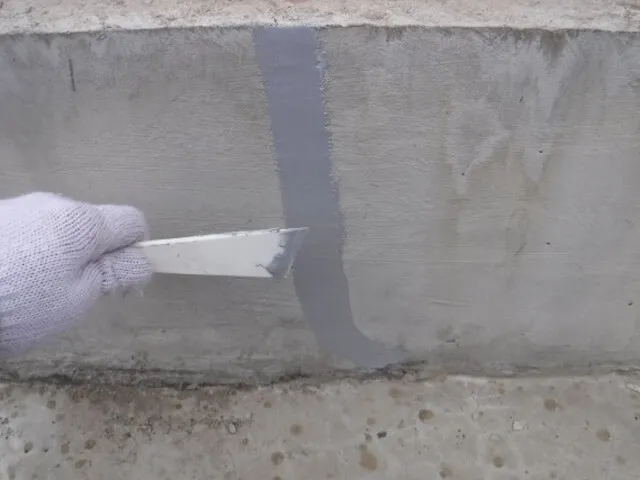

③エポキシ樹脂シール材充填擦り込み

④施工完了

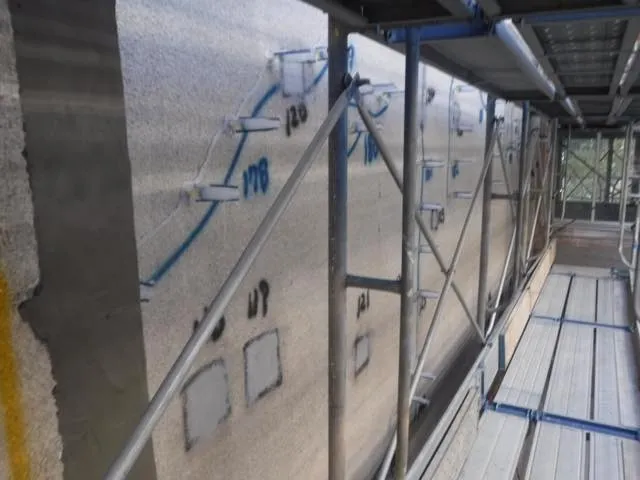

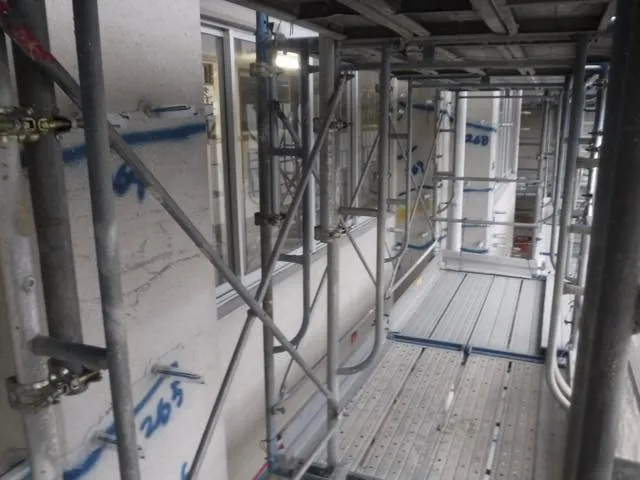

ひび割れ幅0.2mm～0.9mm未満のひび割れ施工(自動式低圧エポキシ樹脂注入工法)

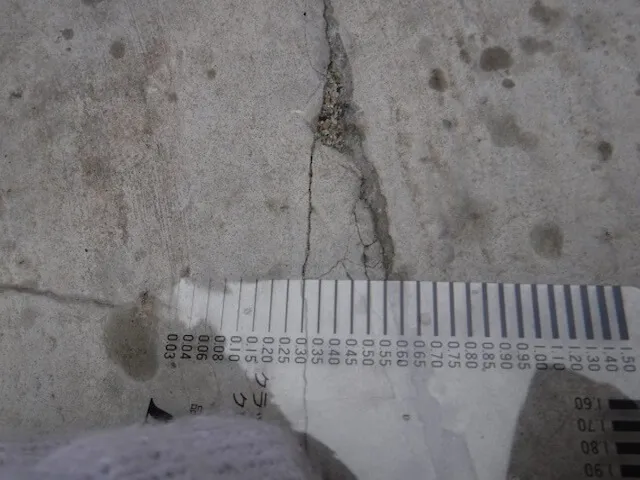

①0.3mmのひび割れ確認

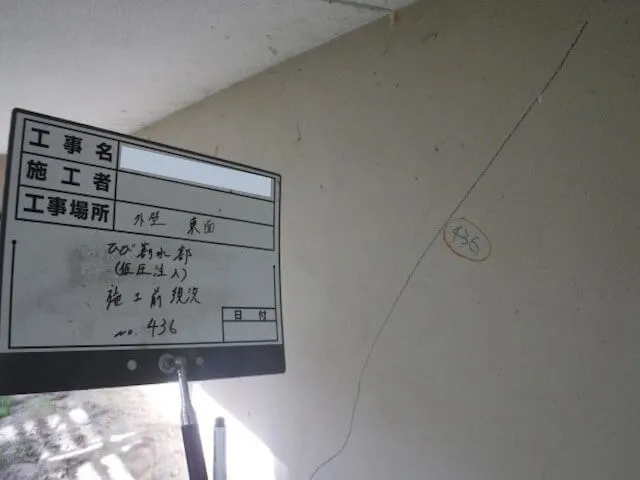

②施工前の現況

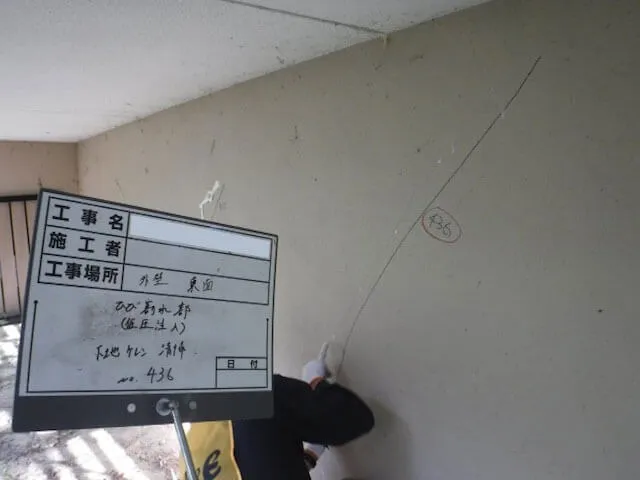

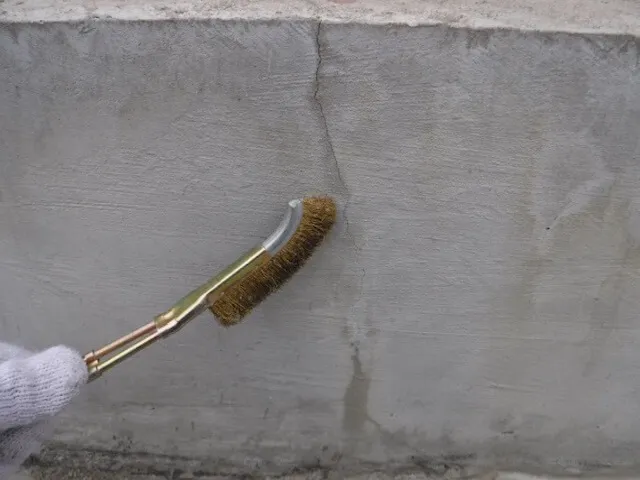

③下地ケレンで油分・埃を除去

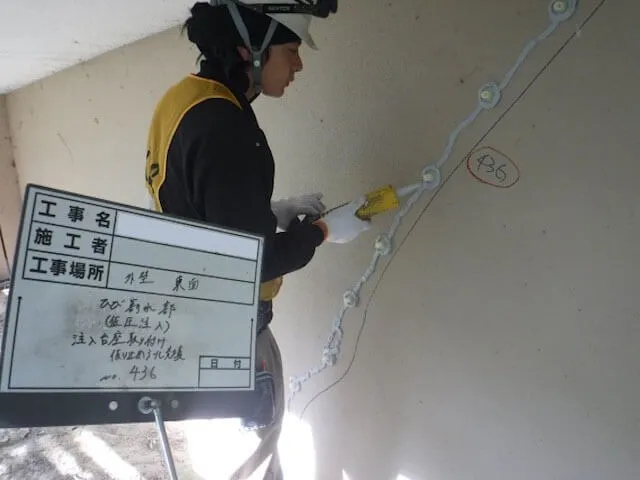

④注入台座の取り付け(仮止めシール)

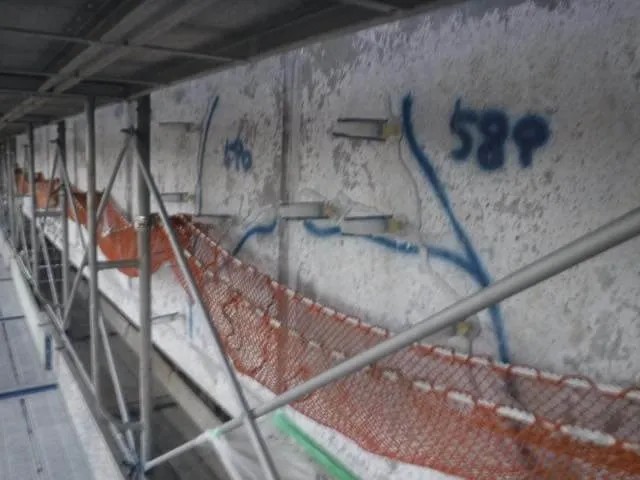

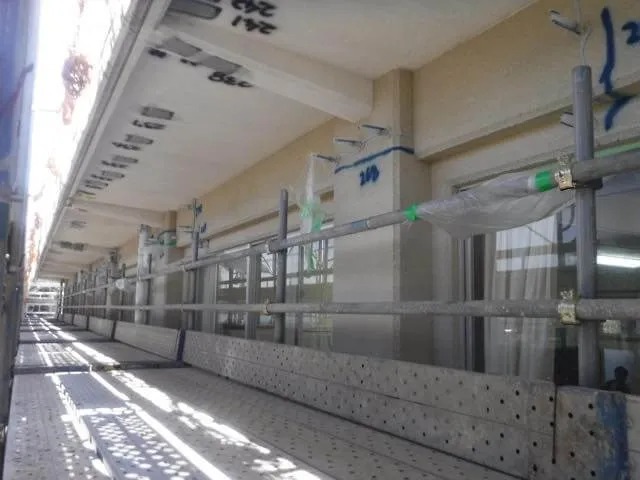

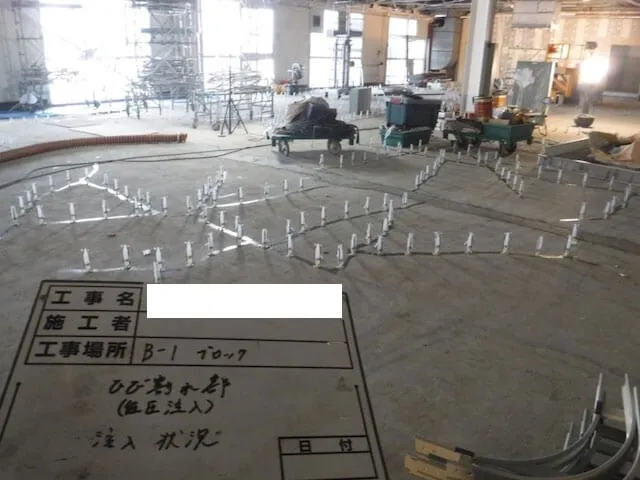

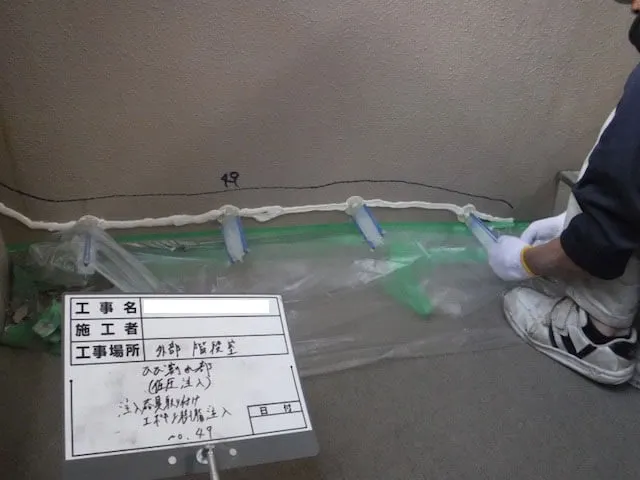

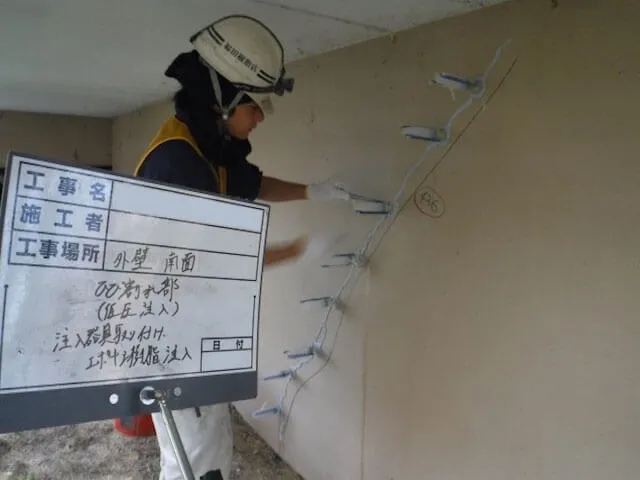

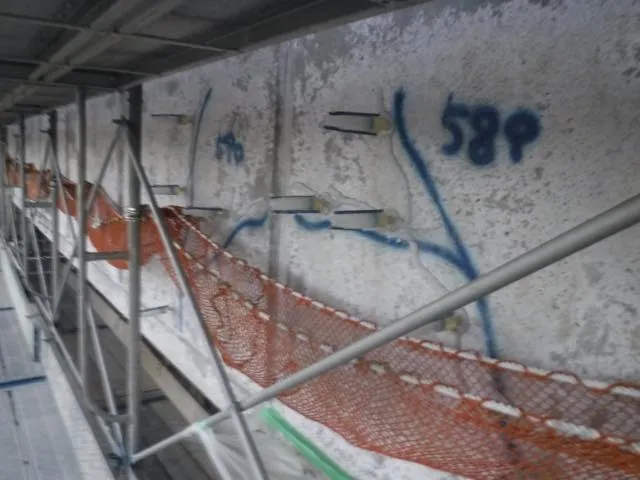

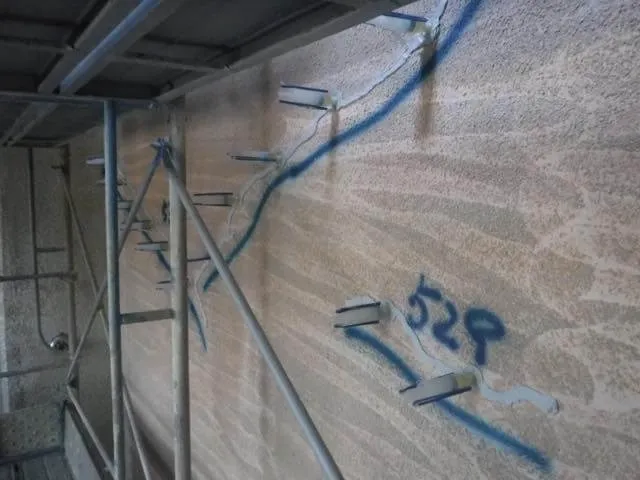

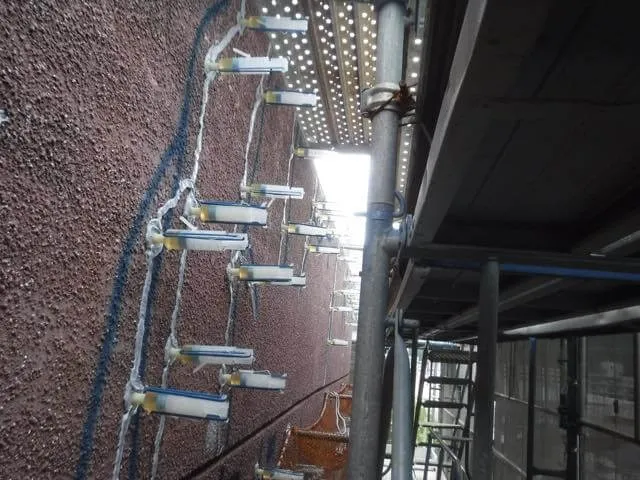

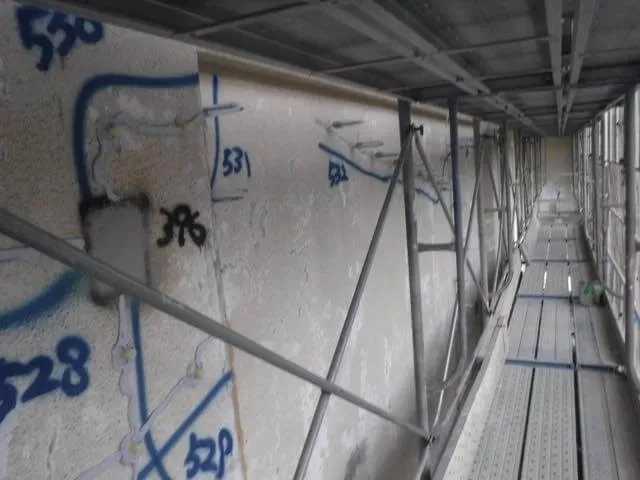

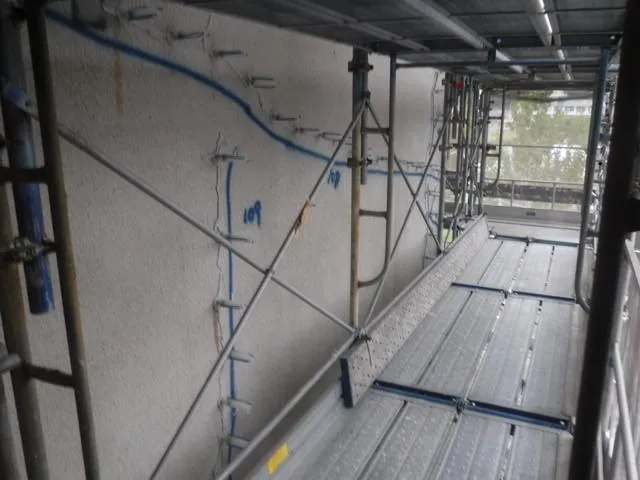

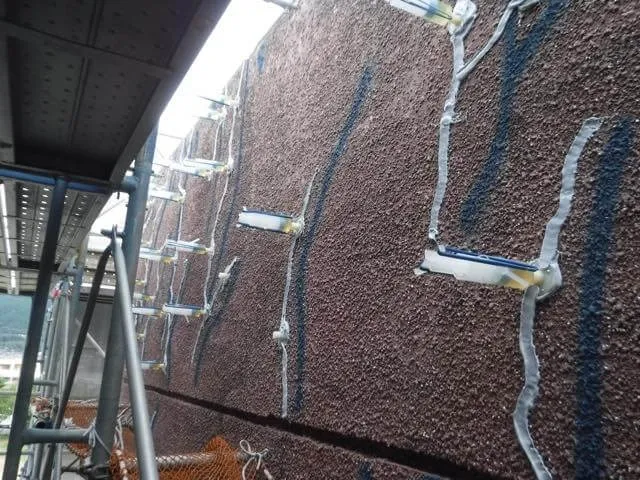

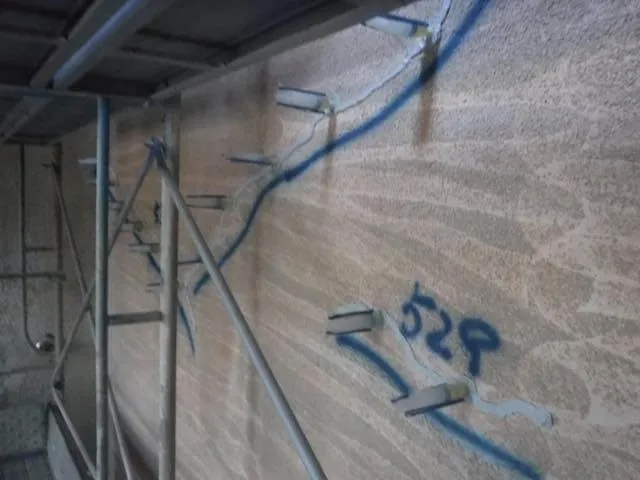

⑤注入器具取り付けエポキシ樹脂注入

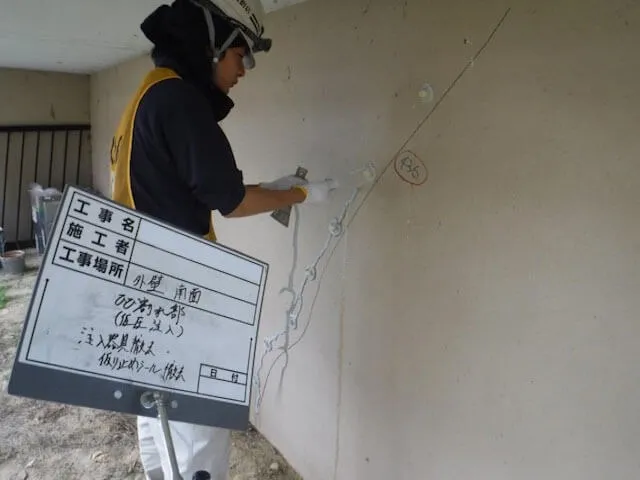

⑥注入器具の仮止めシール撤去

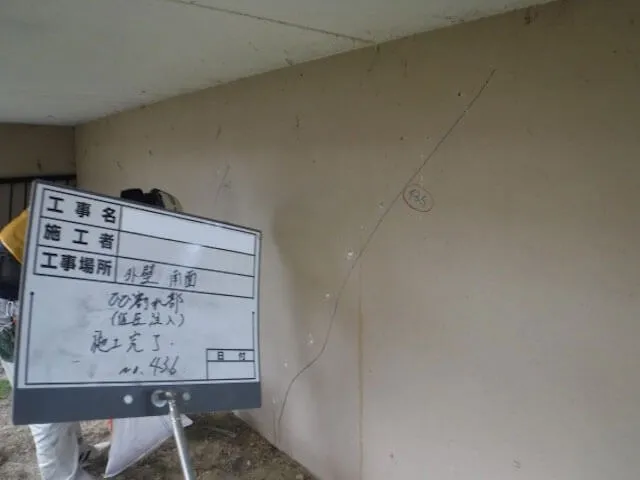

⑦施工完了

ひび割れ幅1.0mm～又はALCラスモルタルなどの施工(Uカット可とう性エポキシ樹脂充填工法)

①1.0mm以上のひび割れ確認

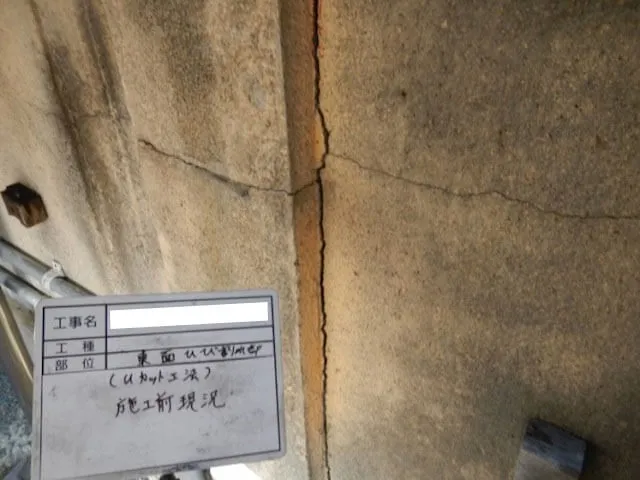

②施工前の現況

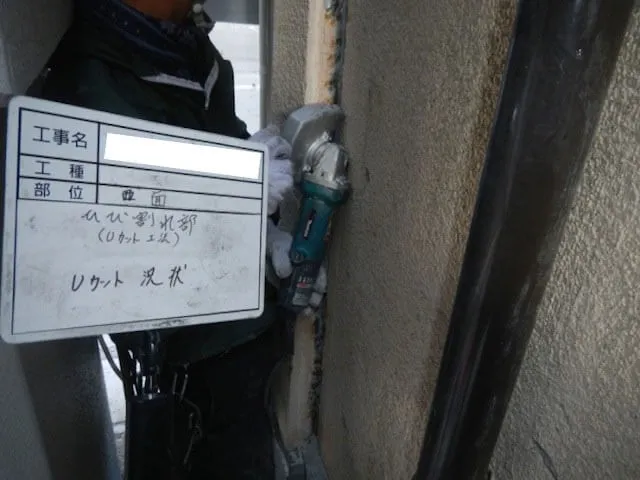

③Uカット状況

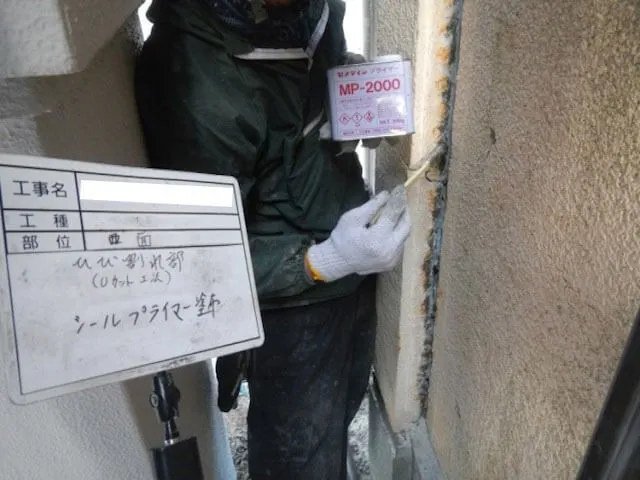

④シールプライマー塗布

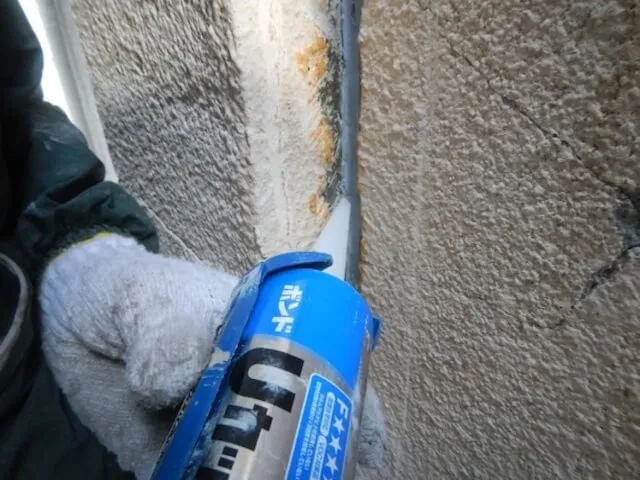

⑤可とう性シール材充填

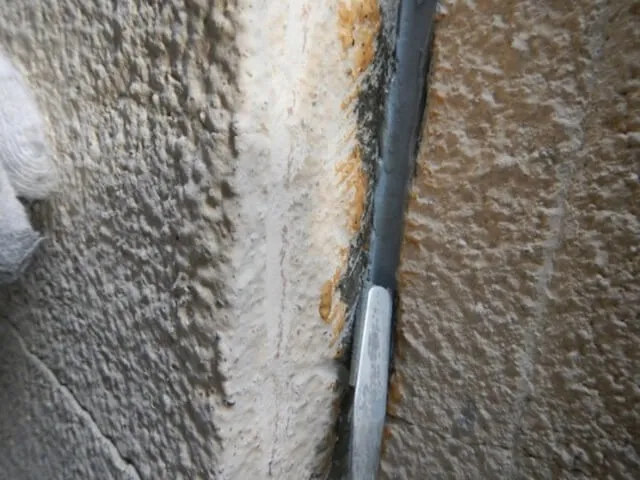

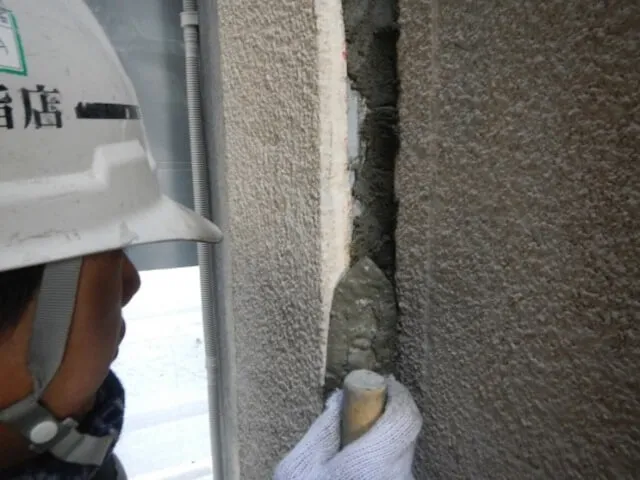

⑥ヘラ押さえ(状況)

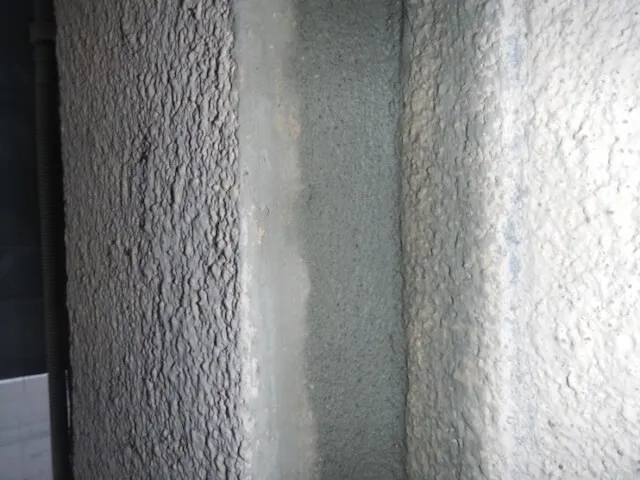

⑦ポリマー樹脂モルタル平滑処理

⑦施工完了

ひび割れ幅1.0mm以上のひび割れ施工※強度目的(電動式エポキシ樹脂注入工法)

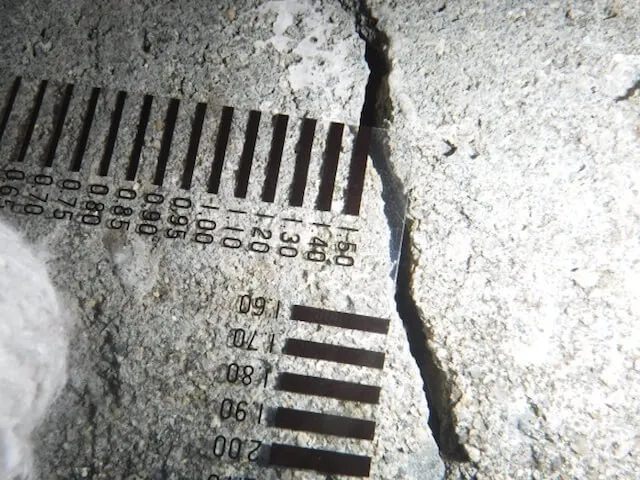

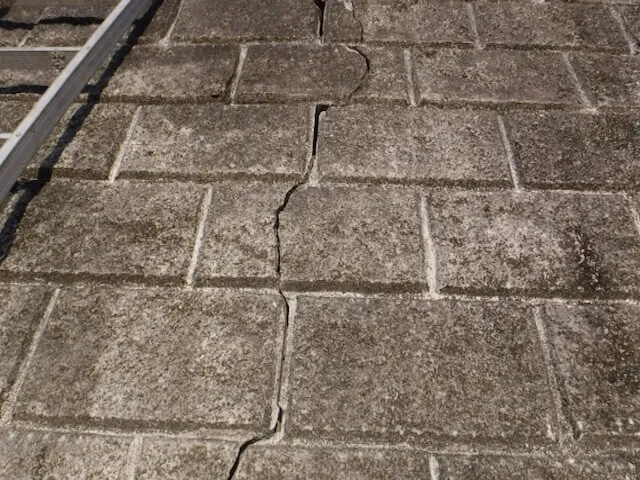

①1.0mm以上のひび割れ確認

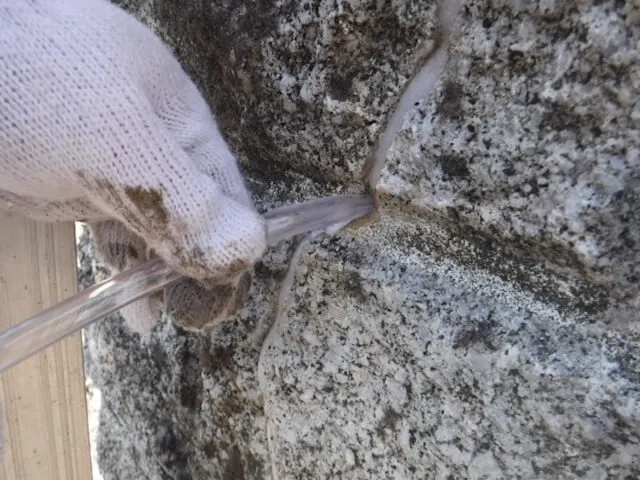

②注入用ホースの取り付け

③注入用ホースの固着(目止めシール)

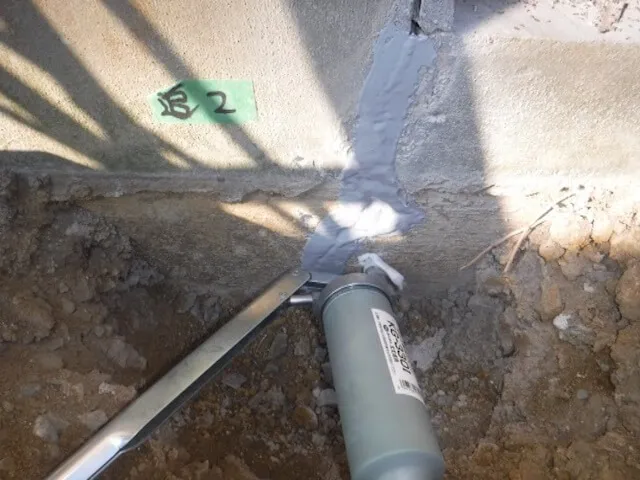

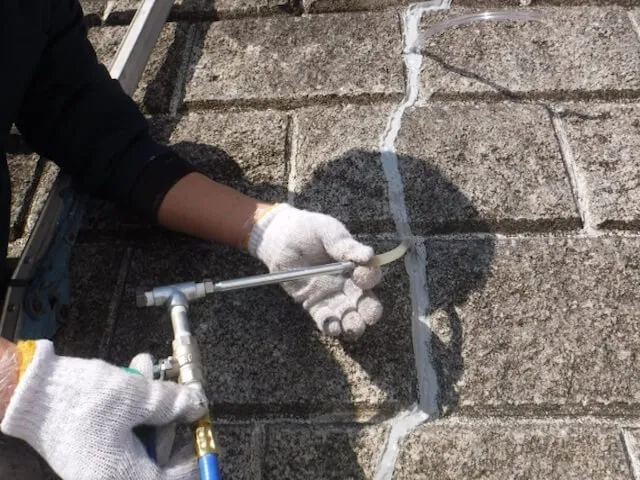

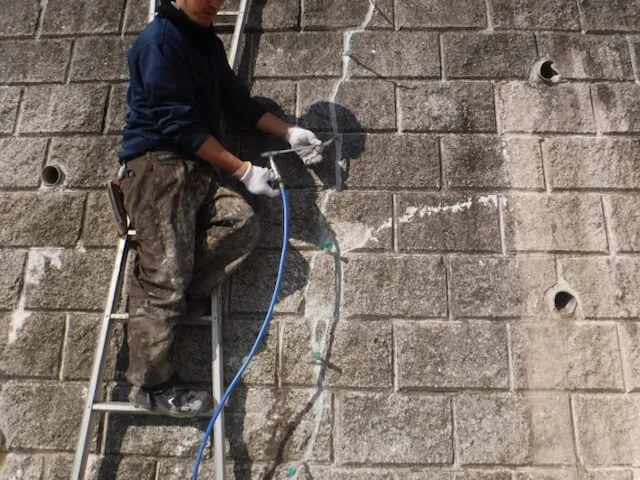

④中粘度系エポキシ樹脂注入

⑤注入状況

⑥注入用ホース撤去

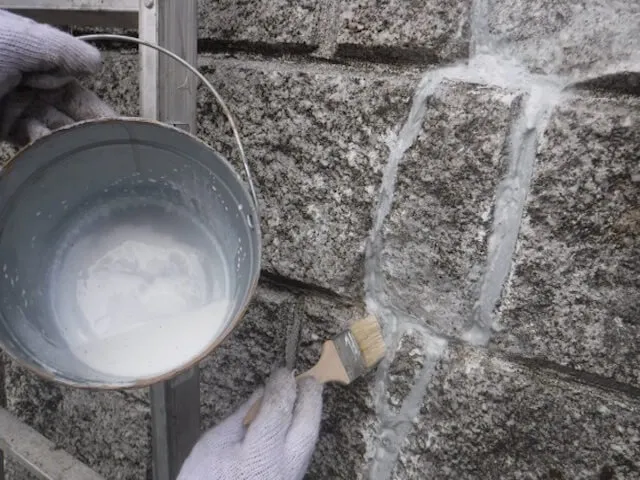

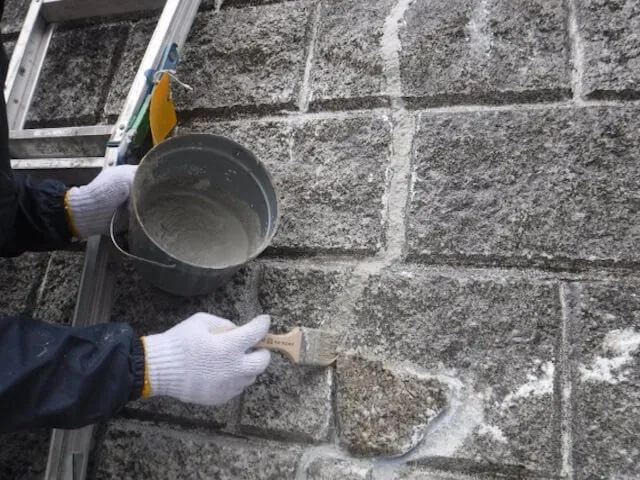

⑦プライマー塗布

⑧粗目サンド系セメントフィーラー塗布

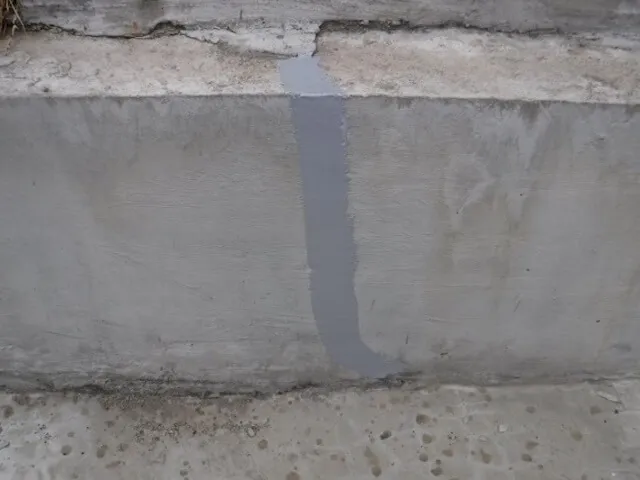

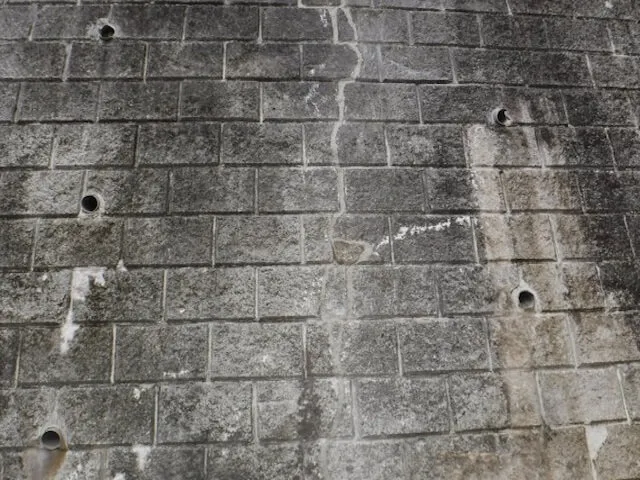

⑨施工完了

⑩施工完了

ひび割れ幅1.0mm以上の挙動するひび割れ施工(縫合エポキシ樹脂注入工法)

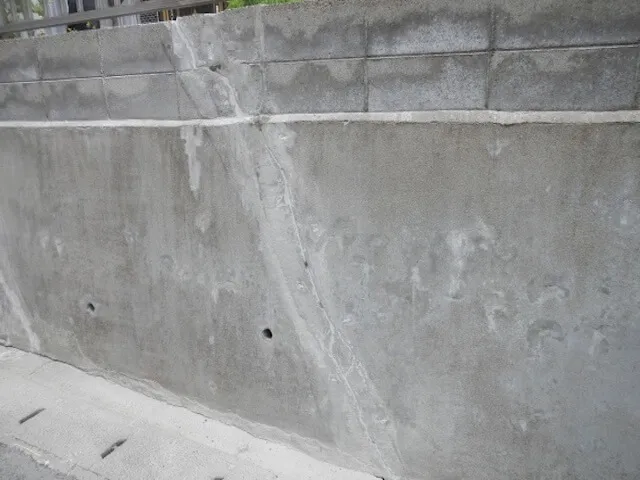

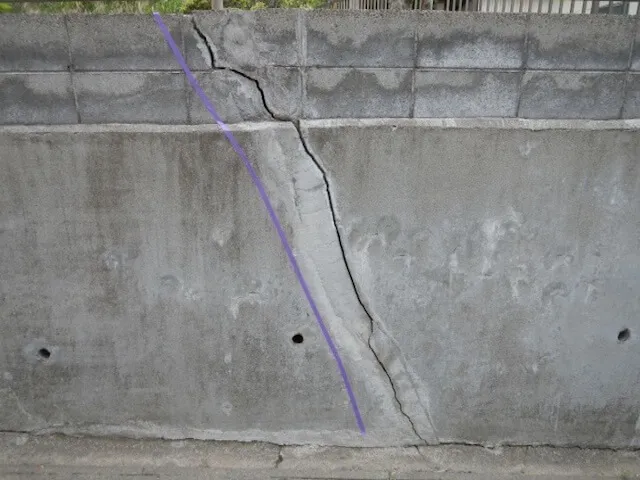

①施工前(現況)

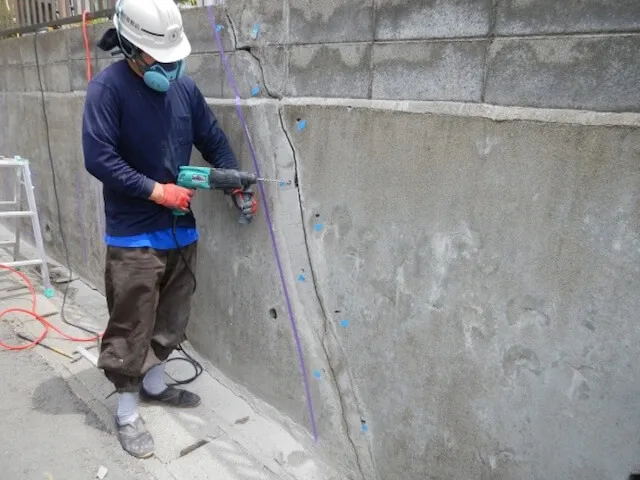

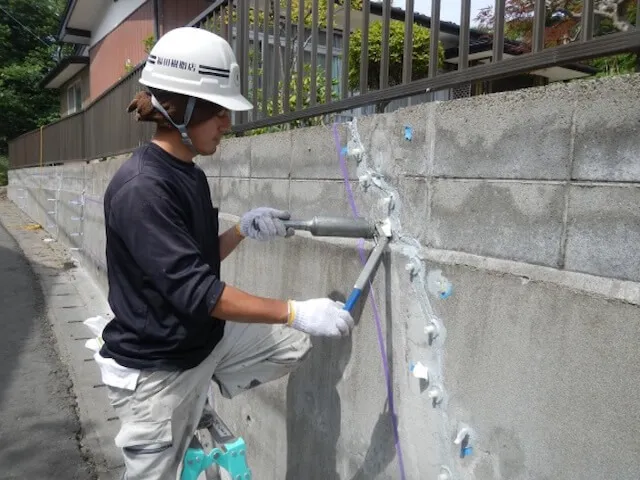

②注入孔(削孔)

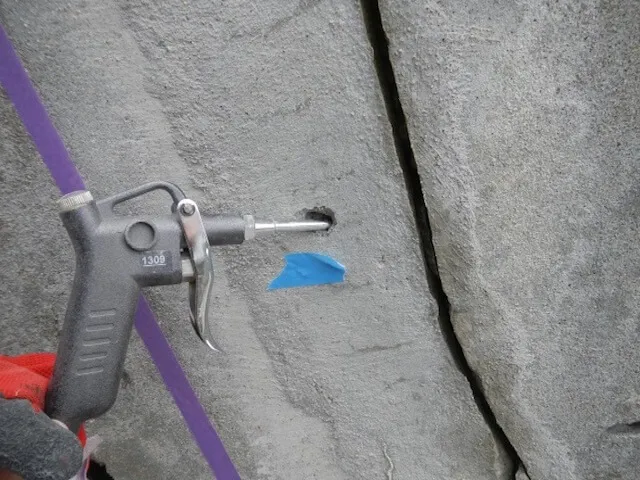

③注入孔内の粉塵清掃

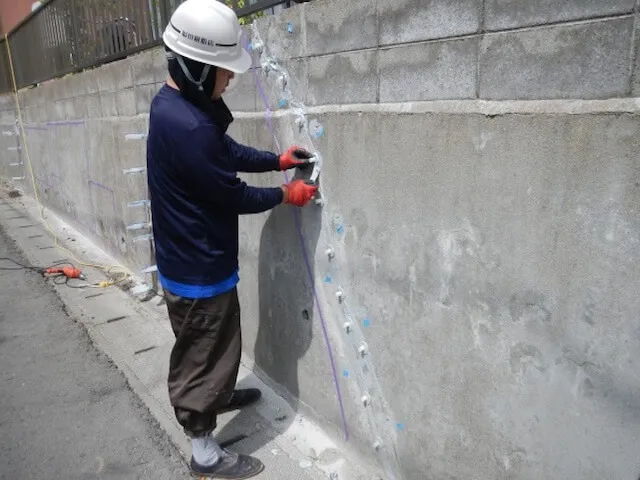

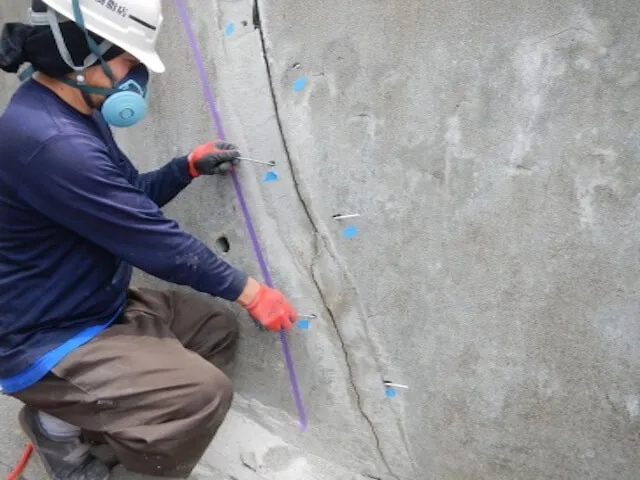

④縫合用ステンレスアンカーピン挿入

⑤ひび割れ仮止めシール充填

⑥高粘度系エポキシ樹脂注入

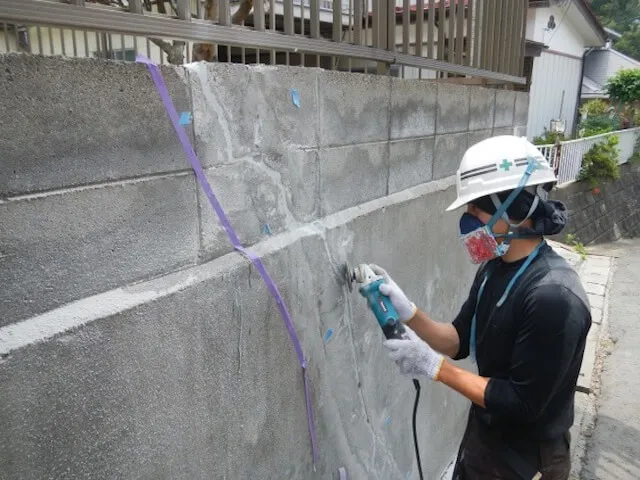

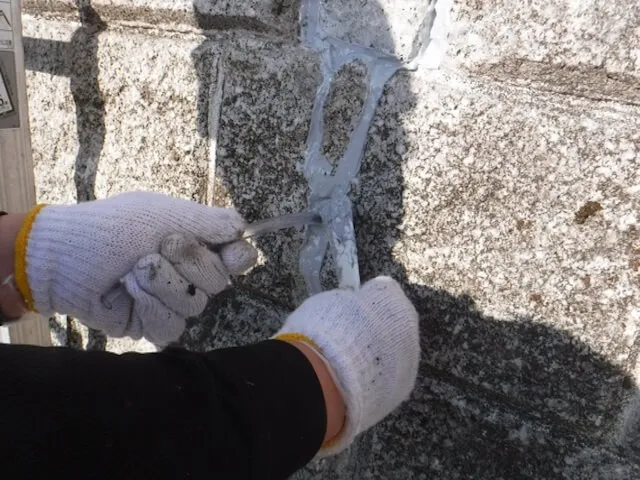

⑦ひび割れ仮止めシールケレン

⑧施工完了

このように、様々なひび割れに一番適した工法を考案し、又は注入するエポキシ樹脂は高粘度・中粘度・低粘度・超低粘度・スラリー系から選定し、その場のひび割れ幅に応じて確実な施工を行います。

【1】0.1～0.2mm未満の深部の浅いと思われるひび割れには「エポキシ樹脂シール材充填工法」
【2】0.2～0.3mm未満のひび割れは幅に対する樹脂の粘度を考慮し「自動式低圧エポキシ樹脂注入工法」
【3】0.2mm以上のALC・ラスモルタル・アスロックの注入不可能な壁、1.0mm以上の挙動をするモルタル塗りのひび割れには「Uカット可とう性エポキシ樹脂充填工法」

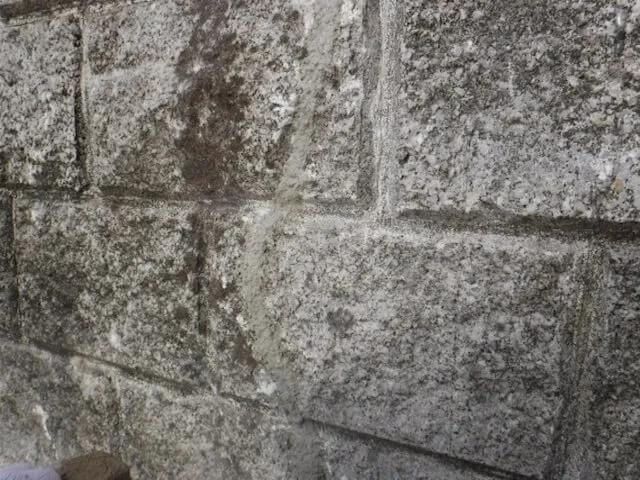

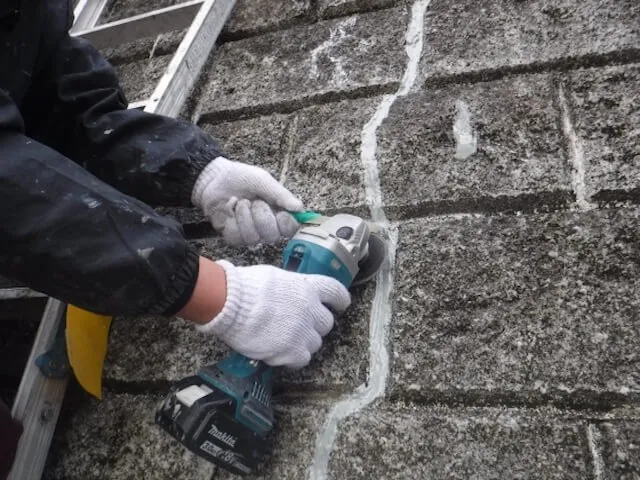

【4】1.0mm以上で土圧を受けている間地ブロックなど強度を求める箇所、耐震ブレース取り合い部分など大量のエポキシ樹脂を使う場合などには「電動式エポキシ樹脂注入工法」
【5】1.0mm以上の挙動をするコンクリート打ちっ放しのひび割れには「縫合エポキシ樹脂注入工法」

現場状況により選定工法を一部変更する場合もございます。
